سلام! بهعنوان تامینکننده مبدلهای حرارتی لولهای فشرده، من از نزدیک دیدم که رسوب لوله چگونه میتواند عملکرد این دستگاههای فوقالعاده را مختل کند. در این وبلاگ، تاثیر رسوب لوله بر افت فشار در یک مبدل حرارتی لولهای فشرده را شرح میدهم.

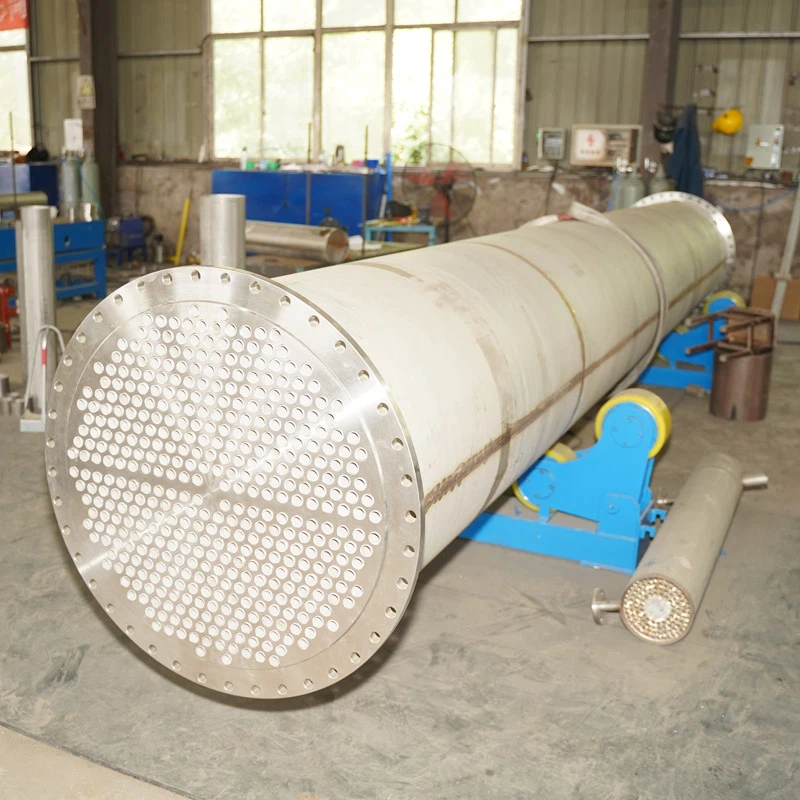

بیایید با اصول اولیه شروع کنیم. یک مبدل حرارتی لولهای فشرده در بسیاری از فرآیندهای صنعتی نقش کلیدی دارد. این برای انتقال حرارت بین دو سیال طراحی شده است و این کار را از طریق یک سری لوله انجام می دهد. این مبدل های حرارتی عالی هستند زیرا جمع و جور، کارآمد هستند و می توانند فشارها و دماهای بالا را تحمل کنند. میتوانید درباره مبدلهای حرارتی لولهای فشرده اطلاعات بیشتری کسب کنیداینجا.
حالا، رسوب لوله چیست؟ خب، این اساساً به دلیل تجمع مواد ناخواسته بر روی سطوح داخلی لولههای مبدل حرارتی است. این می تواند هر چیزی باشد، از مواد معدنی، زنگ زدگی و خاک گرفته تا رشد بیولوژیکی. با گذشت زمان، این انباشته شدن واقعاً می تواند مشکلاتی را ایجاد کند.
یکی از مسائل مهمی که رسوب لوله به همراه دارد، افزایش افت فشار در مبدل حرارتی است. افت فشار اختلاف فشار بین ورودی و خروجی مبدل حرارتی است. این یک عامل بسیار مهم است زیرا بر مصرف انرژی و راندمان کلی سیستم تأثیر می گذارد.
هنگامی که لوله ها شروع به رسوب گرفتن می کنند، سطح جریان در داخل لوله ها کاهش می یابد. به آن مانند یک فاضلاب مسدود شده فکر کنید. هنگامی که زهکش شفاف است، آب می تواند به راحتی از آن عبور کند. اما زمانی که انسداد وجود دارد، عبور آب سختتر میشود و برای فشار دادن به آن نیاز به فشار بیشتری دارید. در مبدل حرارتی نیز همین اتفاق می افتد. همانطور که رسوب ایجاد می شود، سیال باید در فضای کوچکتری فشرده شود و این به فشار بیشتری نیاز دارد.
بیایید در مورد علم پشت آن صحبت کنیم. با توجه به معادله هاگن - پوازوی برای جریان آرام در یک لوله دایره ای، افت فشار (ΔP) به صورت زیر به دست می آید:
[ \Delta P=\frac{8\mu LQ}{\pi r^{4}} ]
که در آن (\mu) ویسکوزیته دینامیکی سیال، (L) طول لوله، (Q) سرعت جریان حجمی و (r) شعاع لوله است. با ایجاد رسوب، شعاع (r) لوله کاهش می یابد. از آنجایی که افت فشار با توان چهارم شعاع نسبت معکوس دارد، حتی یک کاهش کوچک در شعاع می تواند منجر به افزایش قابل توجهی در افت فشار شود.
در جریان آشفته، وضعیت کمی پیچیده تر است، اما اصل کلی یکسان است. ضریب اصطکاک که برای محاسبه افت فشار در جریان آشفته استفاده می شود نیز با رسوب گیری افزایش می یابد. افزایش ضریب اصطکاک به دلیل سطح ناهموار ایجاد شده توسط رسوبات رسوبی است. هرچه سطح زبرتر باشد، سیال هنگام عبور از لوله، مقاومت بیشتری را تجربه می کند.
افزایش افت فشار چندین پیامد منفی دارد. اولاً، به این معنی است که پمپ ها یا کمپرسورهایی که برای حرکت سیال از طریق مبدل حرارتی استفاده می شوند، باید سخت تر کار کنند. این منجر به مصرف انرژی بیشتر می شود که منجر به هزینه های عملیاتی بالاتر می شود. برای صنایعی که در فرآیندهای خود به مبدل های حرارتی متکی هستند، این هزینه های افزایش یافته واقعاً می تواند در طول زمان افزایش یابد.
ثانیاً راندمان خود مبدل حرارتی کاهش می یابد. افزایش افت فشار می تواند باعث کاهش سرعت جریان سیال شود. از آنجایی که انتقال حرارت در مبدل حرارتی با سرعت جریان سیالات ارتباط مستقیم دارد، دبی کمتر به معنای انتقال حرارت کمتر است. این بدان معنی است که مبدل حرارتی ممکن است نتواند سرعت انتقال حرارت مورد نیاز را برآورده کند و ممکن است روند کلی تحت تأثیر قرار گیرد.
مشکل دیگر این است که افزایش افت فشار می تواند فشار بیشتری را به اجزای مبدل حرارتی وارد کند. لوله ها، واشرها و سایر قسمت ها باید فشارهای بالاتری را تحمل کنند، که می تواند منجر به سایش و پارگی زودرس شود. این ممکن است منجر به نشت، خرابی و نیاز به تعمیر و نگهداری و تعویض مکرر شود.
بنابراین، چگونه می توانیم با رسوب لوله مقابله کنیم تا افت فشار را به حداقل برسانیم؟ یک گزینه تمیز کردن منظم است. روش های مختلفی برای تمیز کردن لوله های مبدل حرارتی مانند تمیز کردن شیمیایی، تمیز کردن مکانیکی و تمیز کردن هیدرولیک وجود دارد. تمیز کردن شیمیایی شامل استفاده از مواد شیمیایی برای حل کردن رسوبات رسوب است. تمیز کردن مکانیکی را می توان با استفاده از برس یا خراش برای از بین بردن فیزیکی رسوبات انجام داد. تمیز کردن هیدرولیک از جت های آب با فشار بالا برای از بین بردن رسوب استفاده می کند.
روش دیگر استفاده از اقدامات پیشگیرانه است. این می تواند شامل استفاده از فیلترها برای حذف ذرات از سیال قبل از ورود به مبدل حرارتی یا افزودن مواد ضد رسوب به سیال باشد. این عوامل می توانند از ایجاد رسوب بر روی سطوح لوله جلوگیری کنند.

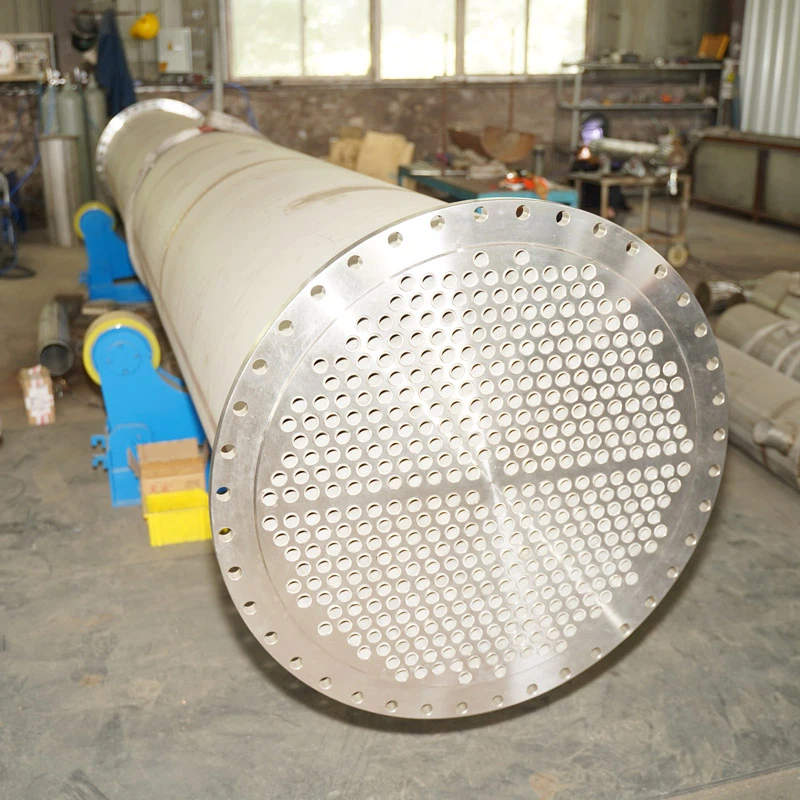

ما به عنوان تامین کننده مبدل های حرارتی لوله ای فشرده، انواع مختلفی از مبدل های حرارتی را ارائه می دهیم که به گونه ای طراحی شده اند که در برابر رسوب مقاوم تر باشند. مثلا مامبدل های حرارتی لوله ای فولادی ضد زنگاز فولاد ضد زنگ با کیفیت بالا ساخته شده اند که در مقایسه با سایر مواد کمتر در معرض خوردگی و رسوب است. ما هم داریممبدل های حرارتی نوع لوله ایبا عملیات سطحی ویژه که می تواند چسبندگی مواد رسوب کننده را کاهش دهد.
در نتیجه، رسوب لوله یک مسئله جدی است که می تواند تأثیر قابل توجهی بر افت فشار در یک مبدل حرارتی لوله ای فشرده داشته باشد. افزایش افت فشار منجر به مصرف انرژی بیشتر، راندمان کمتر و نیازهای تعمیر و نگهداری بیشتر می شود. اما با نظافت و اقدامات پیشگیرانه مناسب و با انتخاب مبدل حرارتی مناسب می توان این مشکلات را مدیریت کرد.
اگر به دنبال یک مبدل حرارتی لولهای فشرده هستید یا اگر با مشکل رسوب لوله در مبدل حرارتی موجود خود مواجه هستید، ما اینجا هستیم تا به شما کمک کنیم. تیم کارشناسان ما می توانند بهترین راه حل ها را متناسب با نیازهای شما به شما ارائه دهند. برای شروع بحث در مورد نیاز مبدل حرارتی خود با ما تماس بگیرید و بیایید با هم برای بهبود عملکرد و کارایی سیستم شما همکاری کنیم.
مراجع
- Incropera، FP، DeWitt، DP، Bergman، TL، & Lavine، AS (2007). مبانی انتقال حرارت و جرم وایلی.
- Çengel، YA، و Cimbala، JM (2006). مکانیک سیالات: مبانی و کاربردها. مک گراو - هیل.
